openstack部署指南(devstack/newton)

1.部署环境

本次openstack部署环境为三台服务器，系统统一为ubuntu16.04 server。三台服务器分别为R730，R720，R710，其中R730作为控制节点+网络节点+计算节点，R710与R720作为计算节点。

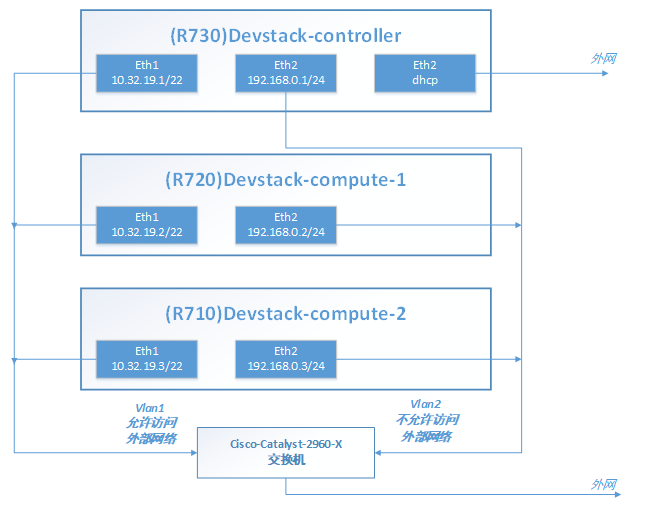

部署环境如下图所示：

其中各机器eth1网卡为管理及API网络（同时也是部署与下载网络），eth2网卡为虚拟机内部租户网络，控制节点R730服务器的eth2网卡为用来上网的外部网络。

其中各节点安装服务列表如下：
(R730)Devstack-controller：Keystone,Glance,Cinder,Neutron,Nova.....
(R720)Devstack-compute-1：KVM Hypervisor,Nova,Neutron agent....
(R710)Devstack-compute-2：KVM Hypervisor,Nova,Neutron agent....

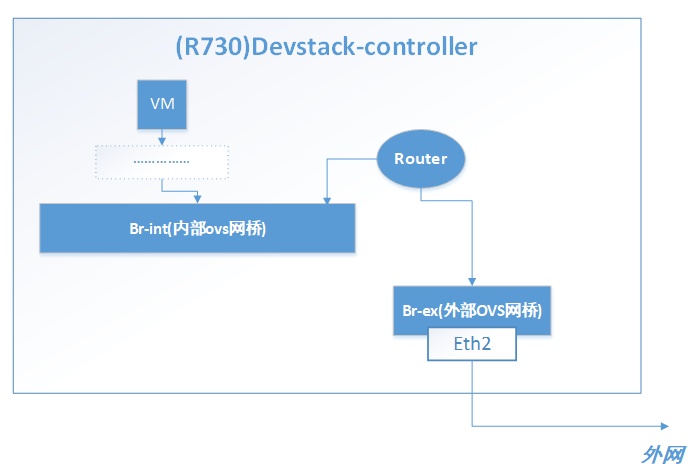

2.控制节点网络拓扑

外网网卡eth2绑定OVS外部网络网桥Br-ex，再通过虚拟路由器连接内部OVS网桥Br-int与Br-ex，实现内部虚拟机与外部的通信。
但由于虚拟路由默认自带DHCP功能，会污染外部网络，所以目前的做法是将虚拟路由的DHCP功能关闭，为内部一台跳板机手动配置IP，然后所有内部虚拟机通过此跳板机访问。

3.部署过程细节

1.为各台服务器配置网卡参数

/etc/network/interfaces

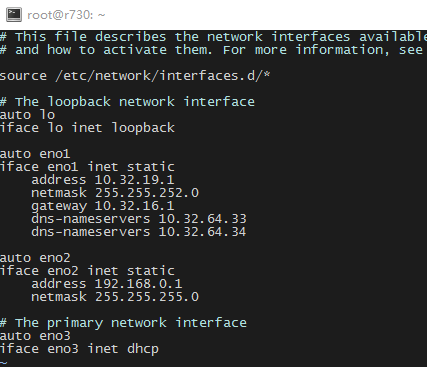

R730：

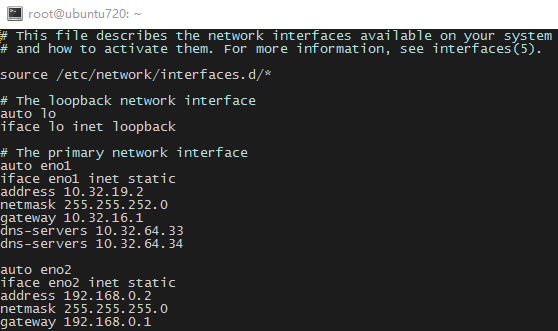

R720：

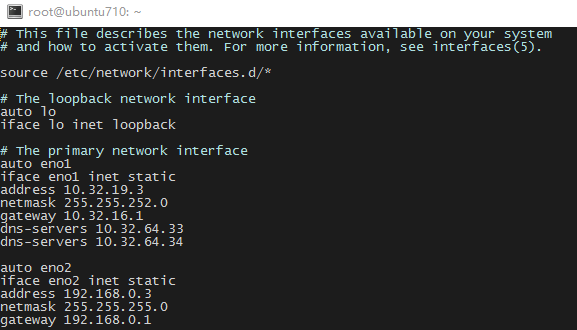

R710：

重启机器



2.配置devstack相关环境

1.配置中国的镜像源

Vi /etc/apt/sources.list

1
2
3
4
5

deb http://mirrors.aliyun.com/ubuntu/ xenial main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ xenial-security main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ xenial-updates main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ xenial-proposed main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ xenial-backports main restricted universe multiverse

Apt-get update
Apt-get upgrade

2.配置PIP源

Mkdir /root/.pip

Vi /root/.pip/pip.conf

[global]
timeout = 60
index-url = http://pypi.douban.com/simple
trusted-host = pypi.douban.com

3.下载devstack代码

本次部署使用的openstack是newton版本

git clone https://git.openstack.org/openstack-dev/devstack -b stable/newton
(网络慢的话可以考虑本机下载后SCP到服务器上)

4.配置devstack部署安装相关环境

安装python-pip
Apt-get install python-pip

创建stack用户
Devstack/tools/create-stack-user.sh
添加权限
Vi /etc/sudoers

1
2
3

# User privilege specification
root    ALL=(ALL:ALL) ALL
stack   ALL=(ALL:ALL) ALL

Chmod 777 /edv/pts/0

Mv devstack /opt/stack/
Chown -R stack:stack /opt/stack/devstack

切换到stack用户
Su - stack
Cd devstack

5.编写配置文件

Vi local.conf
配置文件可选参数太多，不再列出，下附本次部署的配置文件

R730(控制节点)部署文件local.conf:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

[[local|localrc]]

MULTI_HOST=true

# management & api network
HOST_IP=10.32.19.1
LOGFILE=/opt/stack/logs/stack.sh.log

# Credentials
ADMIN_PASSWORD=admin
MYSQL_PASSWORD=secret
RABBIT_PASSWORD=secret
SERVICE_PASSWORD=secret
SERVICE_TOKEN=abcdefghijklmnopqrstuvwxyz

# enable neutron-ml2-vlan
disable_service n-net
enable_service q-svc,q-agt,q-dhcp,q-l3,q-meta,neutron,q-lbaas,q-fwaas
Q_AGENT=openvswitch
ENABLE_TENANT_VLANS=True
TENANT_VLAN_RANGE=3001:4000
PHYSICAL_NETWORK=eno2

LOG_COLOR=True
LOGDIR=$DEST/logs
SCREEN_LOGDIR=$LOGDIR/screen

#network
FIXED_RANGE=192.168.0.0/24
NETWORK_GATEWAY=192.168.0.1
FLOATING_RANGE=10.32.19.0/22
PUBLIC_NETWORK_GATEWAY=10.32.16.1
Q_FLOATING_ALLOCATION_POOL=start=10.32.19.3,end=10.32.19.10

# use TryStack git mirror
GIT_BASE=http://git.trystack.cn
NOVNC_REPO=http://git.trystack.cn/kanaka/noVNC.git
SPICE_REPO=http://git.trystack.cn/git/spice/spice-html5.git



R720(计算节点)部署文件local.conf:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

[[local|localrc]]

MULTI_HOST=true

# management & api network
HOST_IP=10.32.19.2

# Credentials
ADMIN_PASSWORD=admin
MYSQL_PASSWORD=secret
RABBIT_PASSWORD=secret
SERVICE_PASSWORD=secret
SERVICE_TOKEN=abcdefghijklmnopqrstuvwxyz

# Service information
SERVICE_HOST=10.32.19.1
MYSQL_HOST=$SERVICE_HOST
RABBIT_HOST=$SERVICE_HOST
GLANCE_HOSTPORT=$SERVICE_HOST:9292
Q_HOST=$SERVICE_HOST
KEYSTONE_AUTH_HOST=$SERVICE_HOST
KEYSTONE_SERVICE_HOST=$SERVICE_HOST

ENABLED_SERVICES=n-cpu,q-agt,neutron,n-api-meta,cinder,c-vol,placement-client
Q_AGENT=openvswitch
ENABLE_TENANT_VLANS=True
TENANT_VLAN_RANGE=3001:4000
PHYSICAL_NETWORK=default

# vnc config
NOVA_VNC_ENABLED=True
NOVNCPROXY_URL="http://$SERVICE_HOST:6080/vnc_auto.html"
VNCSERVER_LISTEN=$HOST_IP
VNCSERVER_PROXYCLIENT_ADDRESS=$VNCSERVER_LISTEN

LOG_COLOR=True
LOGDIR=$DEST/logs
SCREEN_LOGDIR=$LOGDIR/screen

# use TryStack git mirror
GIT_BASE=http://git.trystack.cn
NOVNC_REPO=http://git.trystack.cn/kanaka/noVNC.git
SPICE_REPO=http://git.trystack.cn/git/spice/spice-html5.git


R710(计算节点)部署文件local.conf:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

[[local|localrc]]

MULTI_HOST=true

# management & api network
HOST_IP=10.32.19.3

# Credentials
ADMIN_PASSWORD=admin
MYSQL_PASSWORD=secret
RABBIT_PASSWORD=secret
SERVICE_PASSWORD=secret
SERVICE_TOKEN=abcdefghijklmnopqrstuvwxyz

# Service information
SERVICE_HOST=10.32.19.1
MYSQL_HOST=$SERVICE_HOST
RABBIT_HOST=$SERVICE_HOST
GLANCE_HOSTPORT=$SERVICE_HOST:9292
Q_HOST=$SERVICE_HOST
KEYSTONE_AUTH_HOST=$SERVICE_HOST
KEYSTONE_SERVICE_HOST=$SERVICE_HOST

ENABLED_SERVICES=n-cpu,q-agt,neutron,n-api-meta,cinder,c-vol,placement-client
Q_AGENT=openvswitch
ENABLE_TENANT_VLANS=True
TENANT_VLAN_RANGE=3001:4000
PHYSICAL_NETWORK=default

# vnc config
NOVA_VNC_ENABLED=True
NOVNCPROXY_URL="http://$SERVICE_HOST:6080/vnc_auto.html"
VNCSERVER_LISTEN=$HOST_IP
VNCSERVER_PROXYCLIENT_ADDRESS=$VNCSERVER_LISTEN

LOG_COLOR=True
LOGDIR=$DEST/logs
SCREEN_LOGDIR=$LOGDIR/screen

# use TryStack git mirror
GIT_BASE=http://git.trystack.cn
NOVNC_REPO=http://git.trystack.cn/kanaka/noVNC.git
SPICE_REPO=http://git.trystack.cn/git/spice/spice-html5.git



3.部署过程

首先在R730控制节点运行
./stack.sh
等待部署完成，差不多2钟头内就会完成

然后把外网网卡eno2绑定到外部网络网桥br-ex上，把eno2的ip交给br-ex网桥。接着把/etc/neutron/l3_agent.ini中external_network_bridge选项改为br-ex。
同时，修改/etc/neutron/plugins/ml2/ml2_conf.ini文件，把br-ex对应的项目选择正确，同时记录flat_networks的名称，与下面的外网网桥对应，此名称即为horizon中FLAT网络类型的物理网络名称，一定不可填错。最后通过screen -x stack进入neutron服务，重启之，即可。

然后在R710和R720计算节点运行
./stack.sh
既可（计算节点部署时间在30分钟以内，可随时按上述操作步骤新增计算节点）

4.其他杂项

1.部署过程中出错的解决方案

首先查看错误类型，常见的错误是网络问题导致下载失败
然后运行
./unstack.sh
解除安装

再运行
./clean.sh
清理环境

然后重试安装，如果还是出BUG的话，删除/opt/stack/目录，删除stack用户，重新git clone一个devstack包，创建stack用户进行安装(记得查看python-pip有无安装，没有安装一定要先安装好)

2.更改devstack部署配置local.conf

直接./unstack.sh然后./stack.sh重新部署既可，速度很快，10分钟内就会重新部署完成

3.重启服务器导致所有服务全部宕机

直接./unstack.sh然后./stack.sh重新部署既可，速度很快，10分钟内就会重新部署完成

4.调试openstack各模块参数后重启服务

使用screen重启服务，切换到stack用户
运行 screen - x stack（或查找screen编号）
通过ctrl+a+p  ctrl+a+n 切换openstack服务
通过ctrl+c 中断服务，然后在对应的窗口按 ↑ 回车 重启服务

5.使用不了openstack命令API

首先source openrc admin admin

6.希望指定由具体哪台服务器创建虚拟机

创建Zone和Aggreate（以R730为例）
Source openrc admin admin
Nova aggregate-create 3 3
把对应的服务器分配进zone里
Nova aggregate-add-host 3 R730
查看 zone信息
Nova service-list
如上方法吧R710和R720分进不同zone

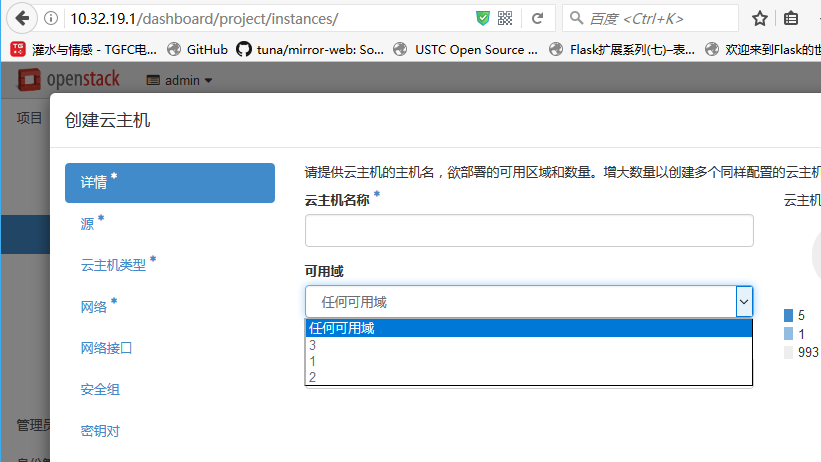

再进入horizon创建虚拟机界面，就会有域选择

选择1就从710创建，选择2从720创建，选择3从730创建。

7.解决devstack部署openstack默认配额问题

可直接修改/etc/nova/nova.conf配置文件中的默认选择（如 quota_instances=10），然后重启nova服务
也可以直接修改
source openrc admin admin
查看租户配额
Nova quota-defaults --tenant 租户名
改变租户配额(举例改变实例数量)
Nova quota-update --instance 999 租户名
