1.部署环境
本次openstack部署环境为三台服务器，系统统一为ubuntu16.04 server。三台服务器分别为R730，R720，R710，其中R730作为控制节点+网络节点+计算节点，R710与R720作为计算节点。

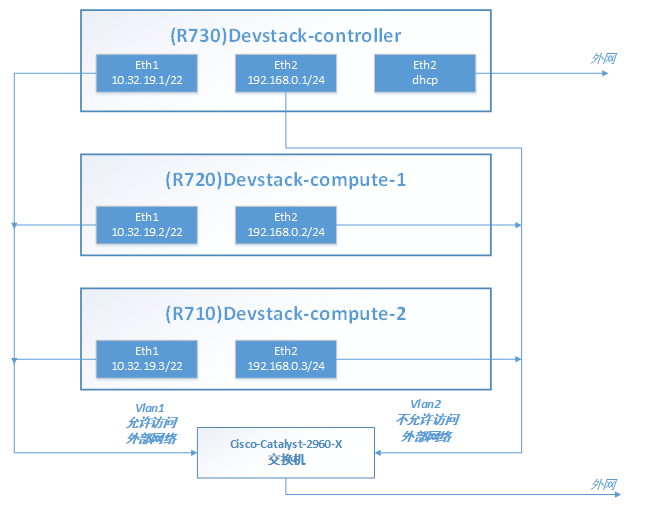

部署环境如下图所示：
其中各机器eth1网卡为管理及API网络（同时也是部署与下载网络），eth2网卡为虚拟机内部租户网络，控制节点R730服务器的eth2网卡为用来上网的外部网络。
其中各节点安装服务列表如下： (R730)Devstack-controller：Keystone,Glance,Cinder,Neutron,Nova….. (R720)Devstack-compute-1：KVM Hypervisor,Nova,Neutron agent…. (R710)Devstack-compute-2：KVM Hypervisor,Nova,Neutron agent….

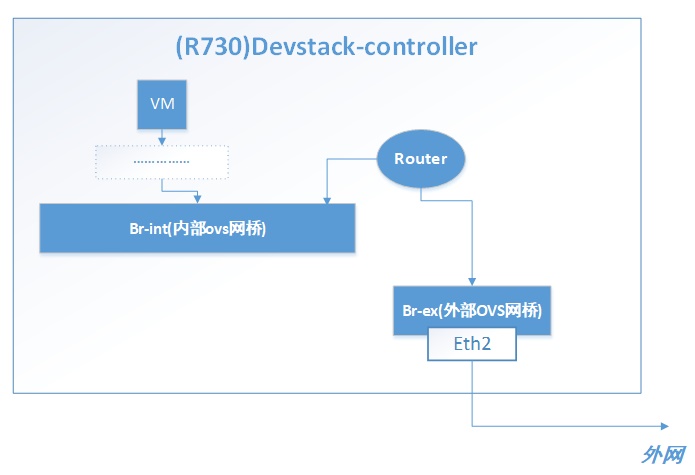

2.控制节点网络拓扑
外网网卡eth2绑定OVS外部网络网桥Br-ex，再通过虚拟路由器连接内部OVS网桥Br-int与Br-ex，实现内部虚拟机与外部的通信。 但由于虚拟路由默认自带DHCP功能，会污染外部网络，所以目前的做法是将虚拟路由的DHCP功能关闭，为内部一台跳板机手动配置IP，然后所有内部虚拟机通过此跳板机访问。
3.部署过程细节
1.为各台服务器配置网卡参数
/etc/network/interfaces

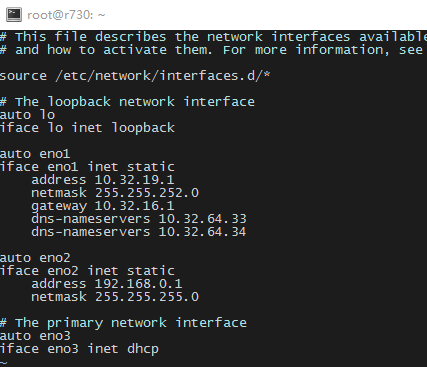

R730：
R720：

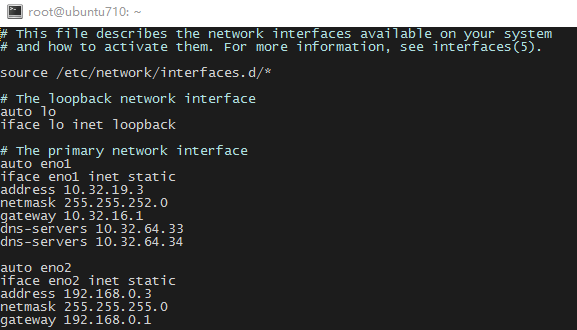

R710：
重启机器
2.配置devstack相关环境
1.配置中国的镜像源
Vi /etc/apt/sources.list
deb http://mirrors.aliyun.com/ubuntu/ xenial main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ xenial-security main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ xenial-updates main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ xenial-proposed main restricted universe multiverse
deb http://mirrors.aliyun.com/ubuntu/ xenial-backports main restricted universe multiverse
Apt-get update Apt-get upgrade
2.配置PIP源
Mkdir /root/.pip
Vi /root/.pip/pip.conf
[global]
timeout = 60
index-url = http://pypi.douban.com/simple
trusted-host = pypi.douban.com
3.下载devstack代码
本次部署使用的openstack是newton版本
git clone https://git.openstack.org/openstack-dev/devstack -b stable/newton (网络慢的话可以考虑本机下载后SCP到服务器上)
4.配置devstack部署安装相关环境
安装python-pip Apt-get install python-pip
创建stack用户 Devstack/tools/create-stack-user.sh 添加权限 Vi /etc/sudoers
# User privilege specification
root ALL=(ALL:ALL) ALL
stack ALL=(ALL:ALL) ALL
Chmod 777 /edv/pts/0
Mv devstack /opt/stack/ Chown -R stack:stack /opt/stack/devstack
切换到stack用户 Su - stack Cd devstack
5.编写配置文件
Vi local.conf 配置文件可选参数太多，不再列出，下附本次部署的配置文件
R730(控制节点)部署文件local.conf:
[[local|localrc]]
MULTI_HOST=true
# management & api network
HOST_IP=10.32.19.1
LOGFILE=/opt/stack/logs/stack.sh.log
# Credentials
ADMIN_PASSWORD=admin
MYSQL_PASSWORD=secret
RABBIT_PASSWORD=secret
SERVICE_PASSWORD=secret
SERVICE_TOKEN=abcdefghijklmnopqrstuvwxyz
# enable neutron-ml2-vlan
disable_service n-net
enable_service q-svc,q-agt,q-dhcp,q-l3,q-meta,neutron,q-lbaas,q-fwaas
Q_AGENT=openvswitch
ENABLE_TENANT_VLANS=True
TENANT_VLAN_RANGE=3001:4000
PHYSICAL_NETWORK=eno2
LOG_COLOR=True
LOGDIR=$DEST/logs
SCREEN_LOGDIR=$LOGDIR/screen
#network
FIXED_RANGE=192.168.0.0/24
NETWORK_GATEWAY=192.168.0.1
FLOATING_RANGE=10.32.19.0/22
PUBLIC_NETWORK_GATEWAY=10.32.16.1
Q_FLOATING_ALLOCATION_POOL=start=10.32.19.3,end=10.32.19.10
# use TryStack git mirror
GIT_BASE=http://git.trystack.cn
NOVNC_REPO=http://git.trystack.cn/kanaka/noVNC.git
SPICE_REPO=http://git.trystack.cn/git/spice/spice-html5.git
R720(计算节点)部署文件local.conf:
[[local|localrc]]
MULTI_HOST=true
# management & api network
HOST_IP=10.32.19.2
# Credentials
ADMIN_PASSWORD=admin
MYSQL_PASSWORD=secret
RABBIT_PASSWORD=secret
SERVICE_PASSWORD=secret
SERVICE_TOKEN=abcdefghijklmnopqrstuvwxyz
# Service information
SERVICE_HOST=10.32.19.1
MYSQL_HOST=$SERVICE_HOST
RABBIT_HOST=$SERVICE_HOST
GLANCE_HOSTPORT=$SERVICE_HOST:9292
Q_HOST=$SERVICE_HOST
KEYSTONE_AUTH_HOST=$SERVICE_HOST
KEYSTONE_SERVICE_HOST=$SERVICE_HOST
ENABLED_SERVICES=n-cpu,q-agt,neutron,n-api-meta,cinder,c-vol,placement-client
Q_AGENT=openvswitch
ENABLE_TENANT_VLANS=True
TENANT_VLAN_RANGE=3001:4000
PHYSICAL_NETWORK=default
# vnc config
NOVA_VNC_ENABLED=True
NOVNCPROXY_URL="http://$SERVICE_HOST:6080/vnc_auto.html"
VNCSERVER_LISTEN=$HOST_IP
VNCSERVER_PROXYCLIENT_ADDRESS=$VNCSERVER_LISTEN
LOG_COLOR=True
LOGDIR=$DEST/logs
SCREEN_LOGDIR=$LOGDIR/screen
# use TryStack git mirror
GIT_BASE=http://git.trystack.cn
NOVNC_REPO=http://git.trystack.cn/kanaka/noVNC.git
SPICE_REPO=http://git.trystack.cn/git/spice/spice-html5.git
R710(计算节点)部署文件local.conf:
[[local|localrc]]
MULTI_HOST=true
# management & api network
HOST_IP=10.32.19.3
# Credentials
ADMIN_PASSWORD=admin
MYSQL_PASSWORD=secret
RABBIT_PASSWORD=secret
SERVICE_PASSWORD=secret
SERVICE_TOKEN=abcdefghijklmnopqrstuvwxyz
# Service information
SERVICE_HOST=10.32.19.1
MYSQL_HOST=$SERVICE_HOST
RABBIT_HOST=$SERVICE_HOST
GLANCE_HOSTPORT=$SERVICE_HOST:9292
Q_HOST=$SERVICE_HOST
KEYSTONE_AUTH_HOST=$SERVICE_HOST
KEYSTONE_SERVICE_HOST=$SERVICE_HOST
ENABLED_SERVICES=n-cpu,q-agt,neutron,n-api-meta,cinder,c-vol,placement-client
Q_AGENT=openvswitch
ENABLE_TENANT_VLANS=True
TENANT_VLAN_RANGE=3001:4000
PHYSICAL_NETWORK=default
# vnc config
NOVA_VNC_ENABLED=True
NOVNCPROXY_URL="http://$SERVICE_HOST:6080/vnc_auto.html"
VNCSERVER_LISTEN=$HOST_IP
VNCSERVER_PROXYCLIENT_ADDRESS=$VNCSERVER_LISTEN
LOG_COLOR=True
LOGDIR=$DEST/logs
SCREEN_LOGDIR=$LOGDIR/screen
# use TryStack git mirror
GIT_BASE=http://git.trystack.cn
NOVNC_REPO=http://git.trystack.cn/kanaka/noVNC.git
SPICE_REPO=http://git.trystack.cn/git/spice/spice-html5.git
3.部署过程
首先在R730控制节点运行 ./stack.sh 等待部署完成，差不多2钟头内就会完成
然后把外网网卡eno2绑定到外部网络网桥br-ex上，把eno2的ip交给br-ex网桥。接着把/etc/neutron/l3_agent.ini中external_network_bridge选项改为br-ex。 同时，修改/etc/neutron/plugins/ml2/ml2_conf.ini文件，把br-ex对应的项目选择正确，同时记录flat_networks的名称，与下面的外网网桥对应，此名称即为horizon中FLAT网络类型的物理网络名称，一定不可填错。最后通过screen -x stack进入neutron服务，重启之，即可。
然后在R710和R720计算节点运行 ./stack.sh 既可（计算节点部署时间在30分钟以内，可随时按上述操作步骤新增计算节点）
4.其他杂项
1.部署过程中出错的解决方案
首先查看错误类型，常见的错误是网络问题导致下载失败 然后运行 ./unstack.sh 解除安装
再运行 ./clean.sh 清理环境
然后重试安装，如果还是出BUG的话，删除/opt/stack/目录，删除stack用户，重新git clone一个devstack包，创建stack用户进行安装(记得查看python-pip有无安装，没有安装一定要先安装好)
2.更改devstack部署配置local.conf
直接./unstack.sh然后./stack.sh重新部署既可，速度很快，10分钟内就会重新部署完成
3.重启服务器导致所有服务全部宕机
直接./unstack.sh然后./stack.sh重新部署既可，速度很快，10分钟内就会重新部署完成
4.调试openstack各模块参数后重启服务
使用screen重启服务，切换到stack用户 运行 screen - x stack（或查找screen编号） 通过ctrl+a+p ctrl+a+n 切换openstack服务 通过ctrl+c 中断服务，然后在对应的窗口按 ↑ 回车 重启服务
5.使用不了openstack命令API
首先source openrc admin admin
6.希望指定由具体哪台服务器创建虚拟机
创建Zone和Aggreate（以R730为例） Source openrc admin admin Nova aggregate-create 3 3 把对应的服务器分配进zone里 Nova aggregate-add-host 3 R730 查看 zone信息 Nova service-list 如上方法吧R710和R720分进不同zone

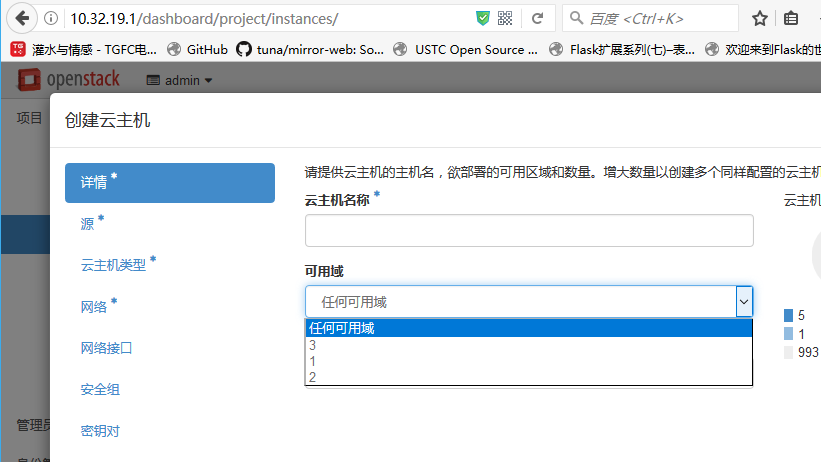

再进入horizon创建虚拟机界面，就会有域选择
选择1就从710创建，选择2从720创建，选择3从730创建。
7.解决devstack部署openstack默认配额问题
可直接修改/etc/nova/nova.conf配置文件中的默认选择（如 quota_instances=10），然后重启nova服务 也可以直接修改 source openrc admin admin 查看租户配额 Nova quota-defaults –tenant 租户名 改变租户配额(举例改变实例数量) Nova quota-update –instance 999 租户名
